产品型号

CL5140TWF6AYC

总质量(Kg)

14060

罐体容积(m3)

14

整备质量(Kg)

8000

外形尺寸(mm)

7440×2450×3160

轴距(mm)

3800

接近/离去角 ( °)

21/10

前悬/后悬（mm）

1180/2460

高车速(Km/h)

89/120

轴荷(Kg)

4860/9200

轮胎数

6+1

底 盘 配 置

底盘型号

EQ1145SJ8CDC

底盘品牌

东风牌

发动机型号

YCY30165-60

发动机厂家

广西玉柴机器股份有限公司

额定功率（kw）

1 2 1

马 力 ( p s )

1 6 5

排 量（ml）

2970

排放标准

GB17691-2018 国Ⅵ

变速箱

法士特8档

空调

原厂冷暖空调

前 桥（T）

3.9

后 桥（T）

7

其他配置

电动玻璃，中控锁，ABS，大灯自动调节；

上 装 配 置

粉碎机型号

ZX6500

粉碎机

鼓式双面切刀

液压油箱容积（L）

120

卸料方式

后置推板卸料

控制方式

PLC

整机驱动

液压驱动

料仓容积（m）

14

驱动动力

主机取力（无副发）液 压 式

上料平台高度（mm）

800

进料辊高度

200mm以内可调节

进料喉口尺寸（mm）

400*300

进料辊筒

后置单进料辊液压驱动

大粉碎直径（mm）

200

车辆性能特点

工 作 原 理

1 、传动轴将发动机输出的动力输送给液压泵；

2、 液压泵将液压油箱内的液压油吸入并加压输送到各个液压执行元

件内，使机器正常运转；

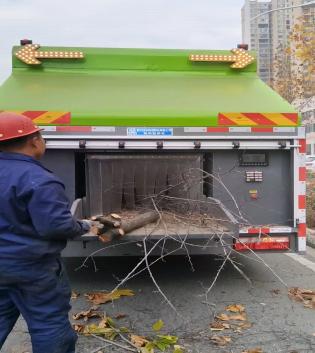

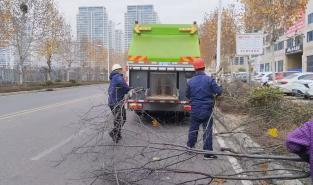

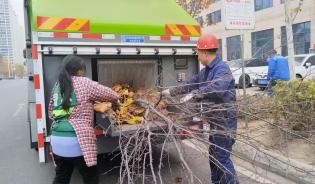

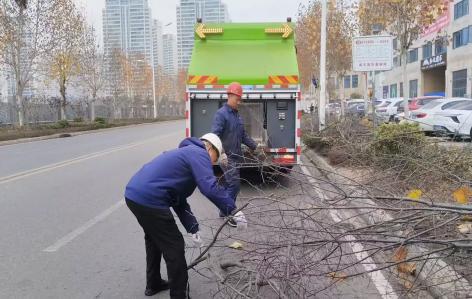

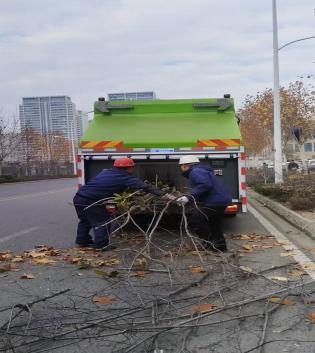

3、 人工将树枝放至料口后，粉碎机械自动切片粉碎，然后将切削后

的木屑送入料仓内；

4 、 粉碎作业完成后，后置推板卸料；

产 品 优 势

1、集“移动、粉碎、收集、运输、自卸料”五位一体；

2、市区畅行，新旧城区窄巷小道，皆能方便出入；

3 、采取封闭式车厢，料箱体积大，可以直接将粉碎后的物料直接喷入

运输车内，随时装车，方便快捷;

4 、粉碎后装载量相当于同容积传统货车装车方式 4-5 车，可节省至少

70%以上的清运成本;

5、粉碎后的物料可做生物质颗粒、生物肥料、生物质发电原料、压制

板等等方便废物利用;

6 、采用的液压技术和智 能化控制系统，操作简单;

7、只需轻轻一按，即可自动完成各项任务，提高了工作效率，降低了

劳动强度

8 、具备多种安全保护装置，确保操作人员的安全;
