【主要技术参数】

一、车辆技术参数

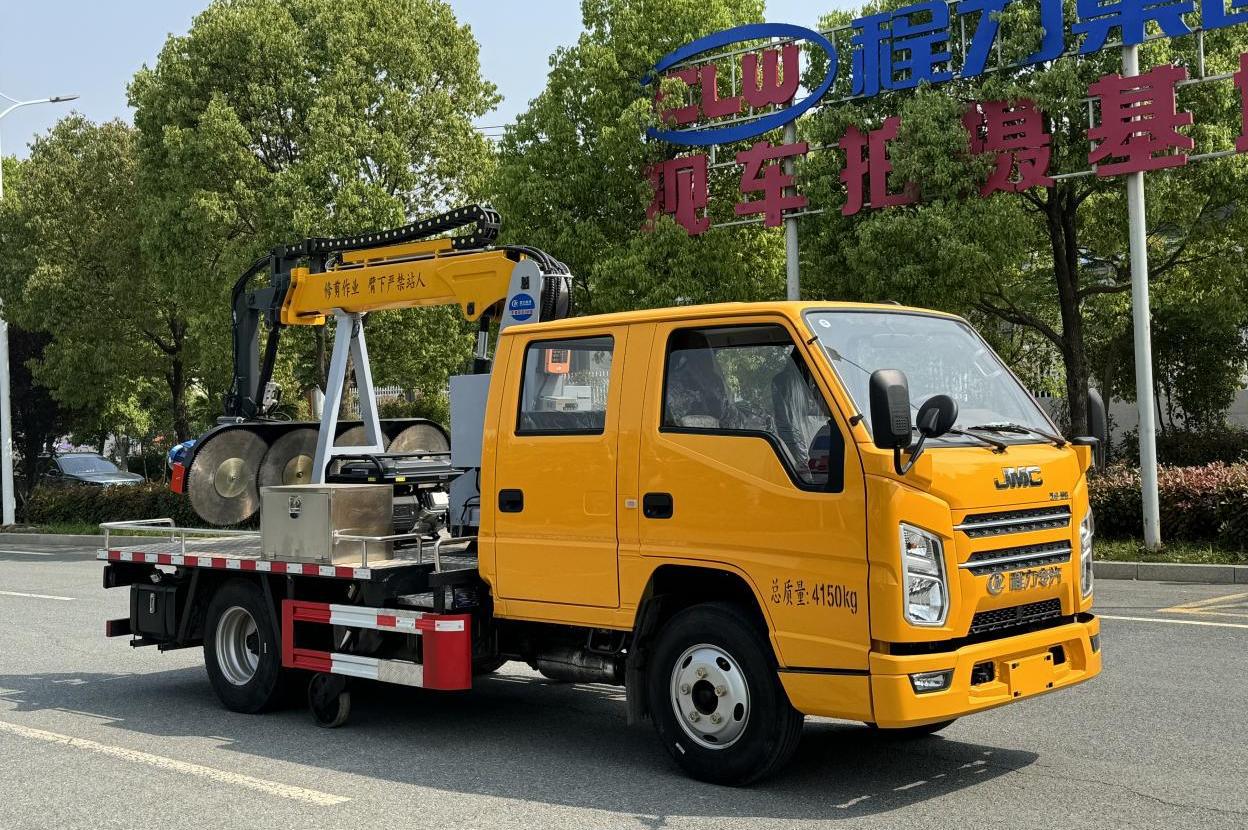

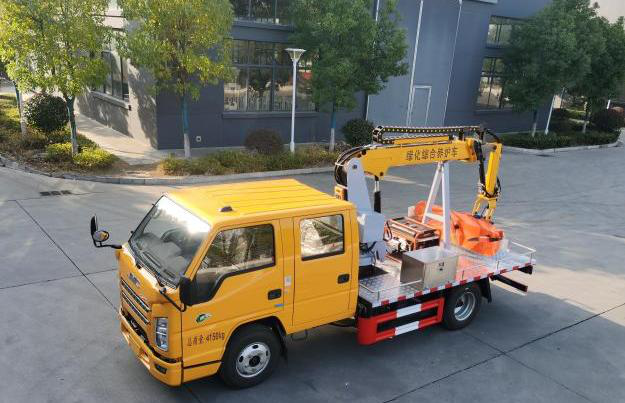

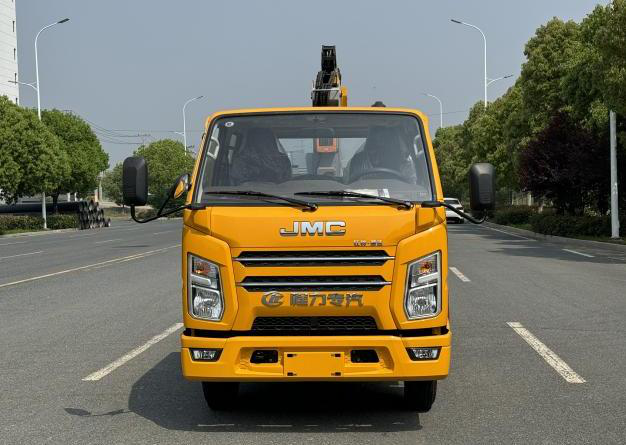

江铃绿化综合养护车

车辆名称	CLW5040TYHCDP			底盘型号		JX1041TSG26
总质量(Kg)	4150			整备质量(Kg)		3825
轴距(mm)	3360			轴荷（Kg)		1600/2550
车辆尺寸 (mm)	5995*2030*2800			核定乘员		2+3 人
高车速 （km/h)	100			燃料类型		柴油
发动机	型号	发动机企业				排量		功率	马力
	JX4D30B6H	江铃汽车股份有限公司				2892		85	115
底盘配置	江铃绿化综合养护车采用江铃 3360MM 轴距底盘， 115 马力发动机，发动机型号：JX4D30B6H，双排驾驶 室，液压制动，五档手动变速箱电动门窗，带 ABS，原 厂空调。
上装参数	大修剪 高度（mm)		9200（立剪）		小修剪 高度(mm)		-1260（平剪）
	远修剪 距离(mm)		6550（自设备回转中心起）		近修剪 距离(mm)		0
	修剪臂左右摆动角度		≥280°		修剪臂 大仰角		170°

二、修剪臂性能及参数

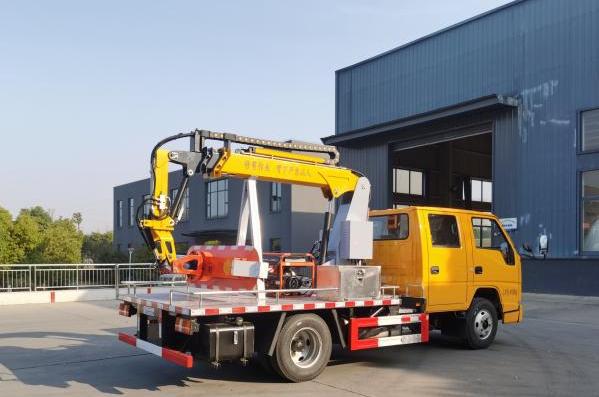

绿化综合养护车的修剪臂是采用三节伸缩臂加飞臂组

成的复合修剪臂，修剪刀头可通过液压调整，实现平剪、立

剪、斜剪等作业形式，刀片由发电机单独带动，效率高效。

部件	项目	参数

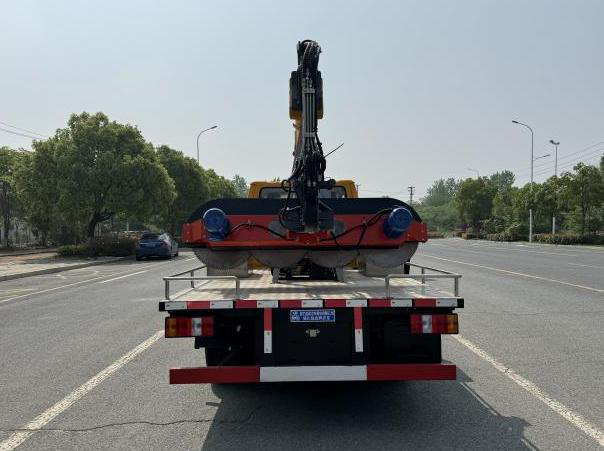

四锯片直刀 架	型号	4*600-2000 型
	结构型式	四锯片直刀架
	刀片类型	600mm 钢制木工圆锯片(不得使 用金刚石刀头锯片）
	刀片数量	4
	主电机功率	3kw*2
	刀轴转速	2860rpm
	扫描宽度	2000mm
三刀直刀架	型号	1900 型
	结构型式	单电机三轴（可手动 360°调节）
	刀片类型	2*660mm+580mm 直刀
	刀片数量	3
	主电机功率	3kw
	刀轴转速	2860rpm
	扫描宽度	1900mm
双锯片复合 旋转刀架	型号	2*400-1600 型
	结构型式	双锯片复合旋转刀架
	刀片类型	400mm 钢制木工圆锯片(不得使 用金刚石刀头锯片）
	刀片数量	2
	主电机功率	2.2kw
	刀轴转速	2860rpm
	刀架转速	≤100rpm
	大修剪直径	≤100mm
	扫描宽度	1600mm
